Контроль резьбы — критически важный этап в обеспечении качества изделий в машиностроении, строительстве, авиационной и нефтегазовой промышленности. Нарушения при нарезании резьбы могут привести к утечкам, поломкам и авариям. Именно поэтому всё больше предприятий внедряют средства контроля резьбы, включая инструменты контроля резьбы, для автоматизированной инспекции.

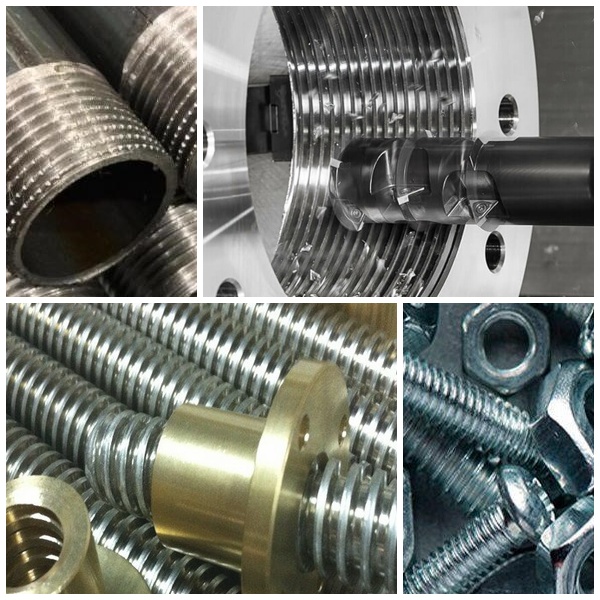

Техническое зрение может применяться для контроля всех видов резьбы вне зависимости от габарита деталей
Трубная резьба
Трапецеидальная резьба
Резьба на крупногабаритных деталях
Внутренняя резьба
Резьба на метизах
Специальная резьба

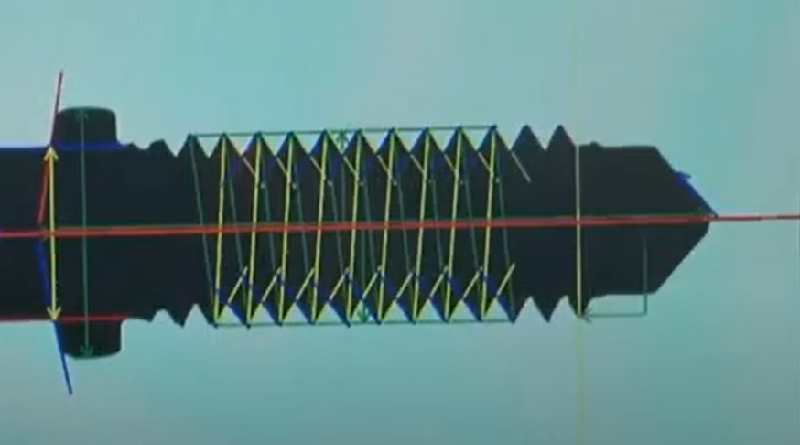

Мы разрабатываем интеллектуальные системы технического зрения для контроля резьбы, которые позволяют в реальном времени выполнять контроль резьбы по таким параметрам, как форма профиля, целостность витков, наличие заусенцев и инородных включений. Наши решения подходят как для контроля резьбы наружной, так и для контроля внутренней резьбы, включая контроль наружных резьб и контроль внутренних резьб с высокой точностью.
Применяемые нами инструменты для контроля резьбы и нейросетевые алгоритмы (YOLOv8, SegNet, U-Net) обеспечивают контроль измерения резьбы при любых условиях освещённости и загрязненности. Мы предлагаем комплексные средства контроля резьб, которые интегрируются непосредственно в производственные линии и фиксируют данные в архив — до 100 000 деталей с изображениями и протоколами.
Особенности системы технического зрения для контроля резьбы
Параметр
Значение / Диапазон
Контролируемый диаметр резьбы
от 1,6 мм (М1.6) до 100 мм (М100)
Диапазон шага резьбы
от 0.25 мм до 6.0 мм
Точность измерения шага
до ±3 мкм (на стационарной системе), ±10 мкм (на линии)
Погрешность измерения угла профиля
до ±0.1°
Скорость анализа
до 10 изделий/сек или < 100 мс на один элемент
Интервалы выборочного контроля
100%, 1:10, 1:100 — настраивается
Объём сохраняемой информации
до 100 000 деталей в архиве, включая изображения и протоколы

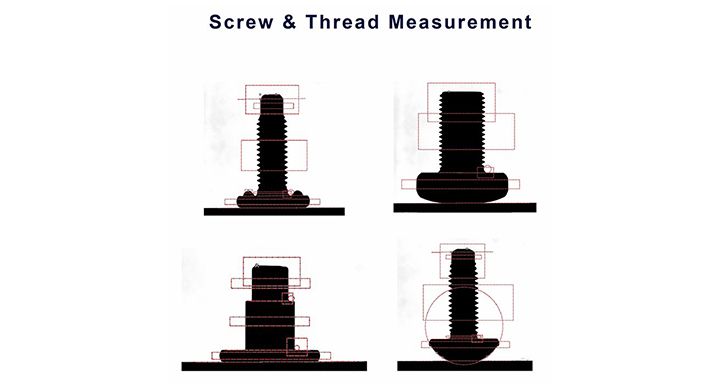

Наша система может использоваться и как инструмент контроля резьбы, и как средство контроля измерения резьбы, позволяя выполнять контроль резьбы инструментом без участия человека. Это особенно актуально при контроле наружной резьбы на корпусах и контроле внутренней резьбы в отверстиях.
Преимущества внедрения систем контроля резьбы:
Возможность выбора: от 100% инспекции до выборочной (1:10, 1:100)
Повышение надёжности изделий
Устранение человеческого фактора при контроле резьб
Сокращение затрат на ремонт и гарантийное обслуживание
Обеспечение соответствия международным и отраслевым стандартам
Система технического зрения позволяет проводить автоматизированную проверку соответствия резьб всем классам точности, установленным стандартами. В соответствии с метрологическими нормами, резьбы подразделяются на классы 1A, 2A, 3A — для наружной резьбы и 1B, 2B, 3B — для внутренней. Наша система фиксирует отклонения по шагу, диаметру, углу профиля и другим параметрам, позволяя достоверно определить, соответствует ли изделие заданному классу точности. Это обеспечивает высокий уровень контроля качества и соответствие продукции требованиям ГОСТ, ISO и ANSI.
Наша система — это не просто инструмент для контроля резьб, а высокотехнологичное решение для контроля резьбы, обеспечивающее полный контроль измерения резьб, в том числе наружная резьба контроль и внутренняя резьба контроль. Автоматизированный контроль резьба — залог безопасности, экономии и качества.
