Кейс: Контроль сварки и автоматизация контроля качества сварных соединений с помощью технического зрения

Автоматизированный контроль качества сварки и сварных соединений. Визуальный контроль швов, выявление дефектов, повышение качества и снижение брака.

Отрасль

Машиностроение / Металлообработка / Производство труб и сварных металлоконструкций

Объект

Линия автоматической многопроходной сварки и контроля сварных швов продольного типа на металлических трубах

Цель проекта

Проблематика контроля качества сварки

В процессе многопроходной сварки продольных швов основными причинами дефектов были ошибки сварки и низкий уровень контроля качества сварки. Отсутствие визуального контроля сварки в реальном времени и ручной выборочный подход приводили к пропуску дефектов и переработке. Кроме того, не было системы сбора статистики по качеству сварных швов и анализу контроля при сварке по проходам и сменам.

Решение

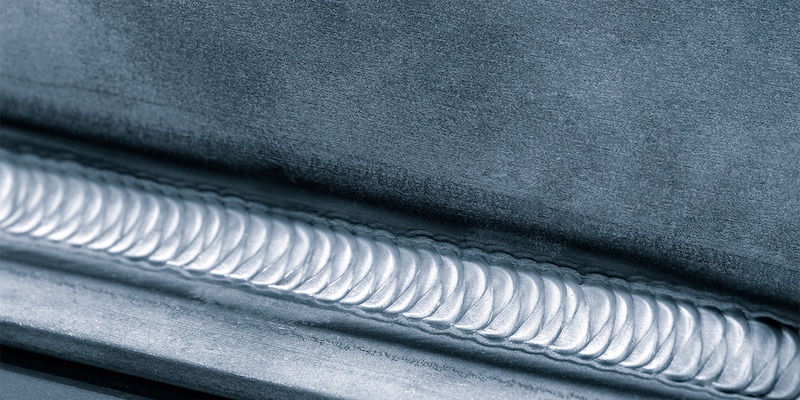

• Съёмка сварки и контроль качества шва по профилю
• Автоматическое обнаружение дефектов и контроль сварных соединений
• Привязка дефектов к номеру прохода, оператору, смене
• Сигнализация при нарушении параметров сварки
• Формирование отчётов по контролю сварки и интеграция с ERP

Оборудование и технологии

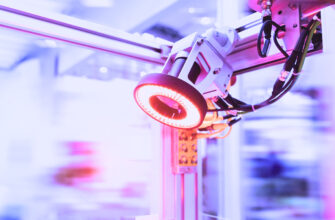

• Камера Basler для визуального контроля сварки
• Контровое освещение для анализа сварного соединения
• Контроллер Siemens для взаимодействия с линией
• Программное обеспечение на базе HALCON и нейросетевого контроля качества сварки
• Интеграция с ПЛК, MES, ERP (SAP)
• Архивация данных и цифровой паспорт сварки

KPI проекта

• 100% инспекция сварки по всей длине шва и всех проходов
• Контроль швов сварки с точностью ±5 мм
• Устранение ручного контроля при скорости до 15 м/мин
• Выявление дефектов сварных соединений на всех этапах
• Поддержка визуального контроля сварных швов и автоматизация процессов

Результаты внедрения системы контроля качества сварки

• Снижение уровня брака сварки на 72% за 6 месяцев
• Полное исключение ошибок при контроле сварных соединений
• Повышение доверия клиентов к качеству сварки
• Увеличение прозрачности и цифровизация контроля по сварке
• Окупаемость проекта — менее 8 месяцев
