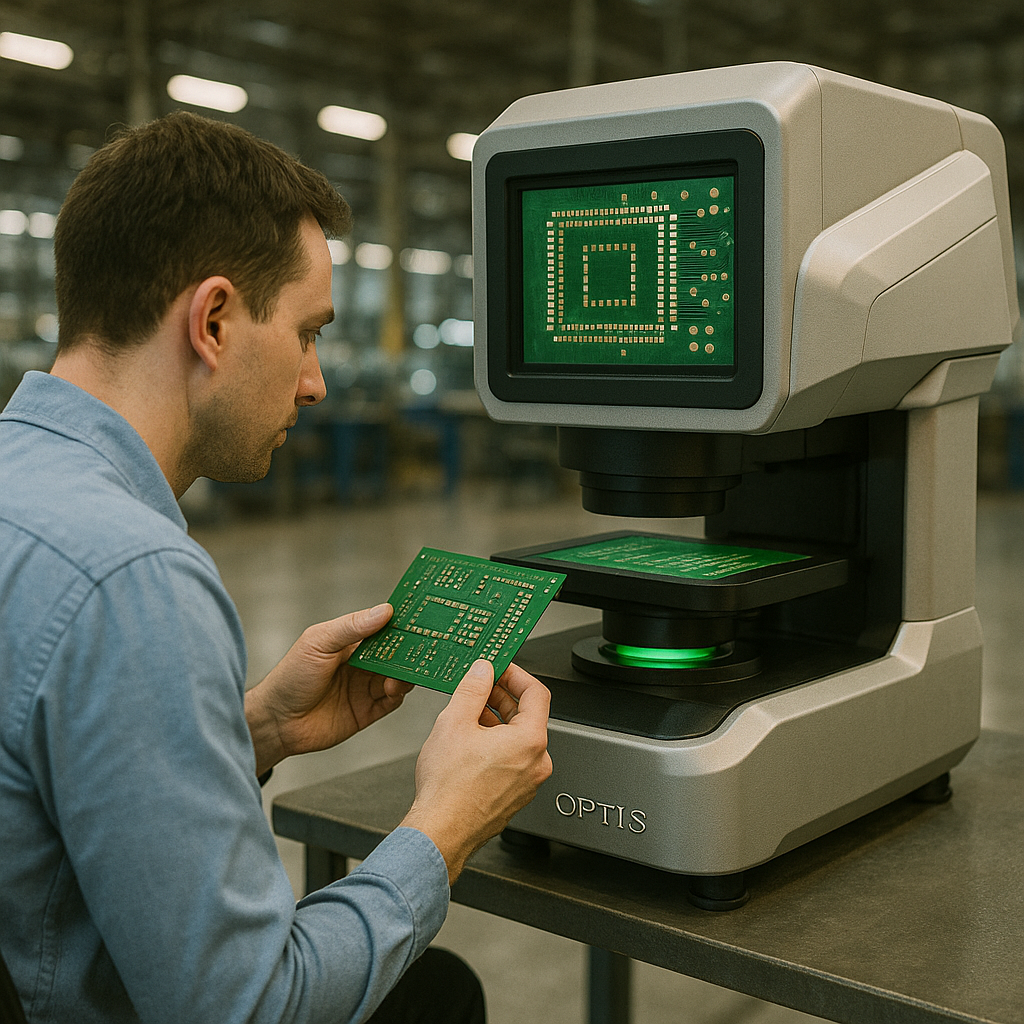

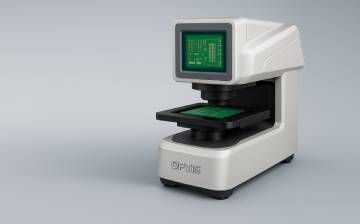

OptiSIGHT PCB Inspector — автоматизированный прибор, предназначенный для визуального контроля качества печатных плат с использованием технологий технического зрения и искусственного интеллекта.
Система обеспечивает:
- высокоточную проверку монтажа компонентов и пайки,
- обнаружение коротких замыканий, непропаев, сколов и дефектов маркировки,
- сравнение реального изделия с эталонной моделью,
- быструю адаптацию под разные типы плат без перенастройки оборудования.
Интеграция прибора в производственную линию позволяет сократить время инспекции, минимизировать долю брака и повысить стабильность качества продукции.
Прибор контроля печатных плат соответствует международным стандартам IPC-A-610 и ISO 9001, что гарантирует надёжность контроля и совместимость с требованиями аудита качества.
| Функциональные возможности | Технические особенности |
|---|---|
| Обнаружение дефектов пайки, монтажа, ориентации и маркировки | Высокоточная оптика с автофокусом и кольцевой LED-подсветкой |
| Сравнение с эталонным образцом в реальном времени | Поддержка плат разных форм-факторов и одновременная проверка |
| Интеллектуальное определение стороны и ориентации платы | Интеграция с MES/ERP-системами, поддержка API |
| Алгоритмы глубокого обучения (YOLO, ViT и др.) | Удалённое обновление и программирование сценариев |
| Система SPC для анализа стабильности процессов | Автоматическая генерация отчётов с фотофиксацией дефектов |
| Соответствие стандартам IPC-A-610 и ISO 9001 | Возможность установки на любом этапе производственной линии |
Система анализа прибора контроля печатных плат OptiSIGHT
Система анализа основана на технологиях машинного зрения и нейросетевых алгоритмах (YOLOv8, ViT, Mask R-CNN) и позволяет автоматически выявлять дефекты пайки, монтажа, ориентации и маркировки компонентов. Сравнение с эталоном выполняется в реальном времени, с фиксацией отклонений и фотофиксацией дефектов.
Инструменты анализа включают измерение геометрии, распознавание 1D/2D кодов и контроль читаемости маркировки. Встроенный модуль SPC формирует статистику по результатам инспекции и выявляет тенденции в качестве продукции.
Отчёты генерируются автоматически и могут передаваться в MES/ERP-системы. Система поддерживает удалённую настройку и быстро адаптируется под различные типы плат и производственные линии.
